Alfa Safe耐震系統工法是戴雲發結構技師苦心研發,其中Alfa Safe柱中柱是以一體式連續系統柱箍+內核心圓形箍筋之雙重圍束設計,施作於大樓之低樓層結構柱的鋼筋綁紮,例如1F及夾層。可提升鋼筋結構安全施工品質,並經國家地震工程研究中心實體試驗證實,其抗震韌性可提升近100%,約為傳統柱抗震韌性的2倍,能發揮結構設計「大震不倒」的最高精神。面對強震來襲也不怕,購屋買房住得最安心。

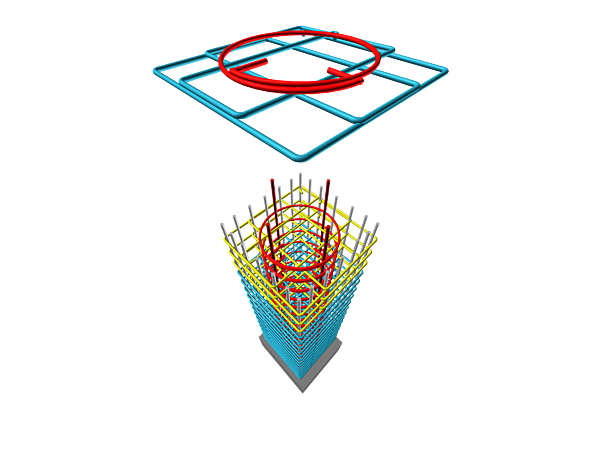

Alfa Safe柱中柱  3D示意圖

柱中柱 (1).png

Alfa Safe柱中柱  內部核心圓柱結構呈現

國家地震工程研究中心-

Alfa Safe柱中柱實體驗證

耐震韌性有效提升-

不怕強震來襲-住得最安心

國震試驗 (3).JPG

國震試驗 (4).JPG

國震試驗 (2).jpg

Q:為什麼要做「Alfa Safe柱中柱」?

A:從過去921地震、206台南地震及206花蓮地震所造成的大樓損毀案例,有極高的比例都發生在牆體較少的1樓及1樓挑高夾層,這些樓層的柱結構耐震韌性強化顯得非常重要,故在這些重點樓層採用「Alfa Safe柱中柱」能提升其耐震韌性,於強震來襲時,將大樓損壞的風險降到最低,讓住戶住得更安心。

921地震大樓倒塌-

1F結構柱耐震韌性提升很重要

地震大樓倒塌 (3).jpg

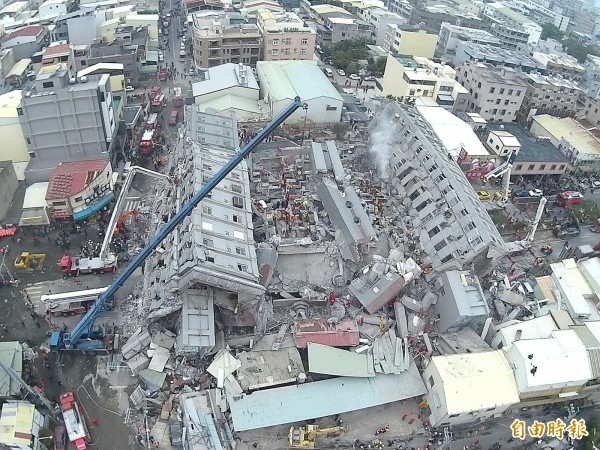

206台南地震大樓倒塌-

1F結構柱耐震韌性提升很重要

地震大樓倒塌 (1).jpg

地震大樓倒塌 (2).jpg

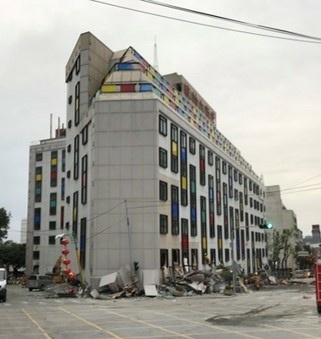

206花蓮地震大樓倒塌-

1F結構柱耐震韌性提升很重要

地震大樓倒塌 (4).jpg

地震大樓倒塌 (1).jfif

建案柱內額外增設核心圓柱成本提高

鋼筋18000元-28000元/公噸

綁紮工資5500元-7500元/公噸

每柱工資補貼1工-2工

每柱柱主筋續接補貼15元-25元/支

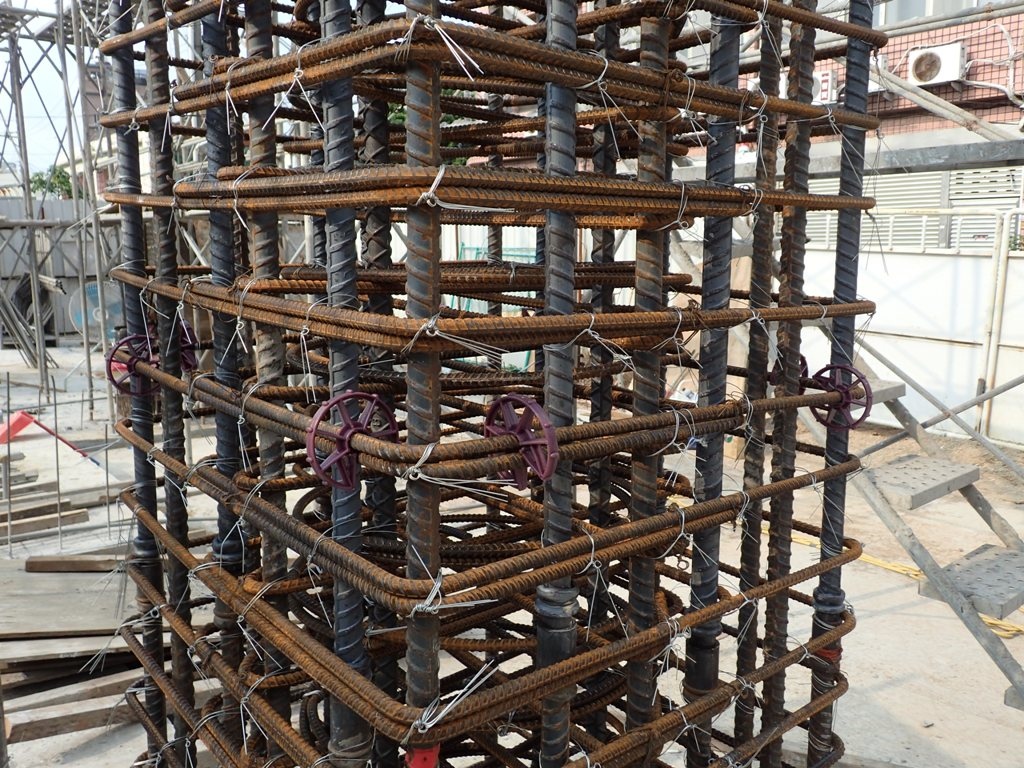

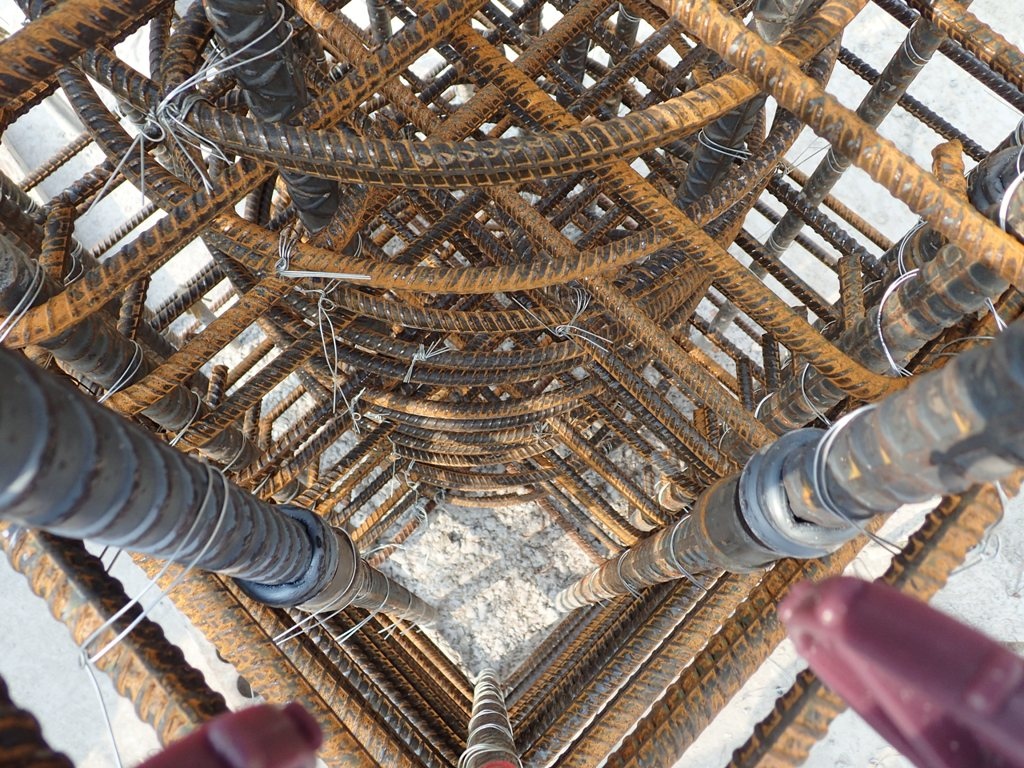

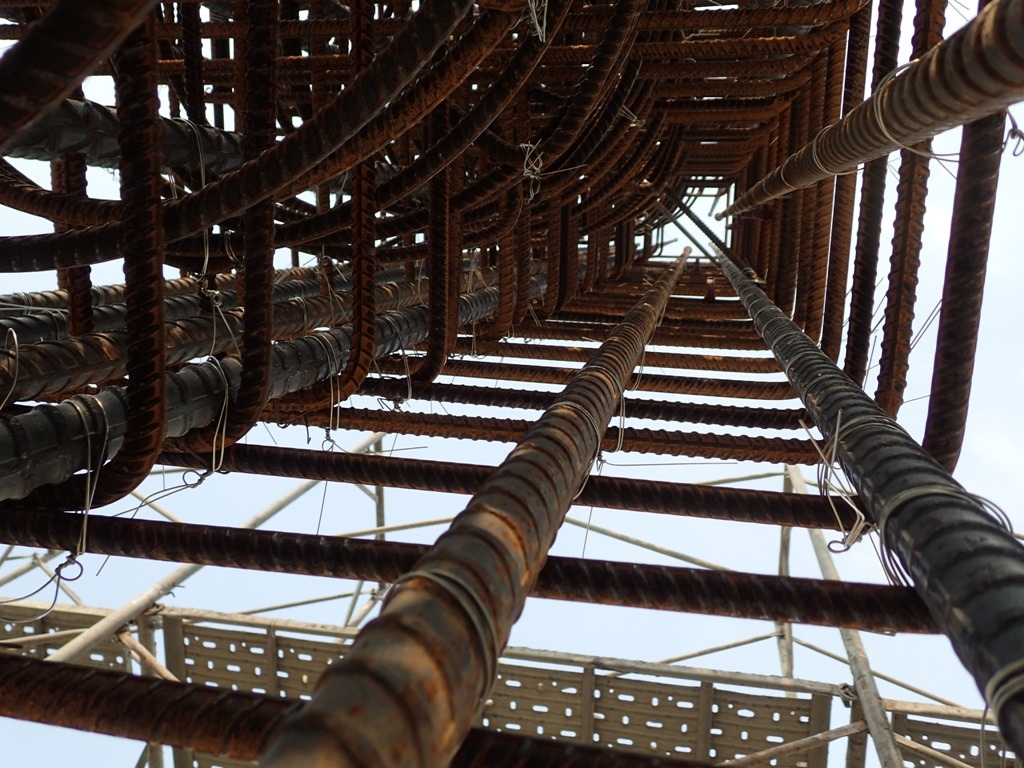

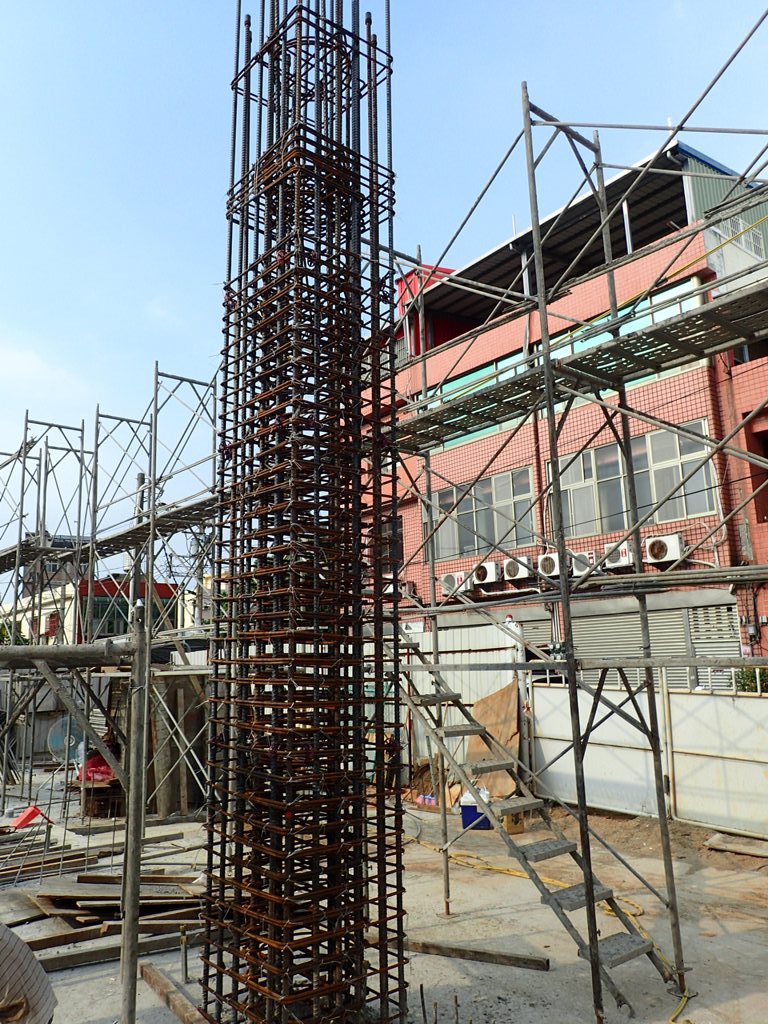

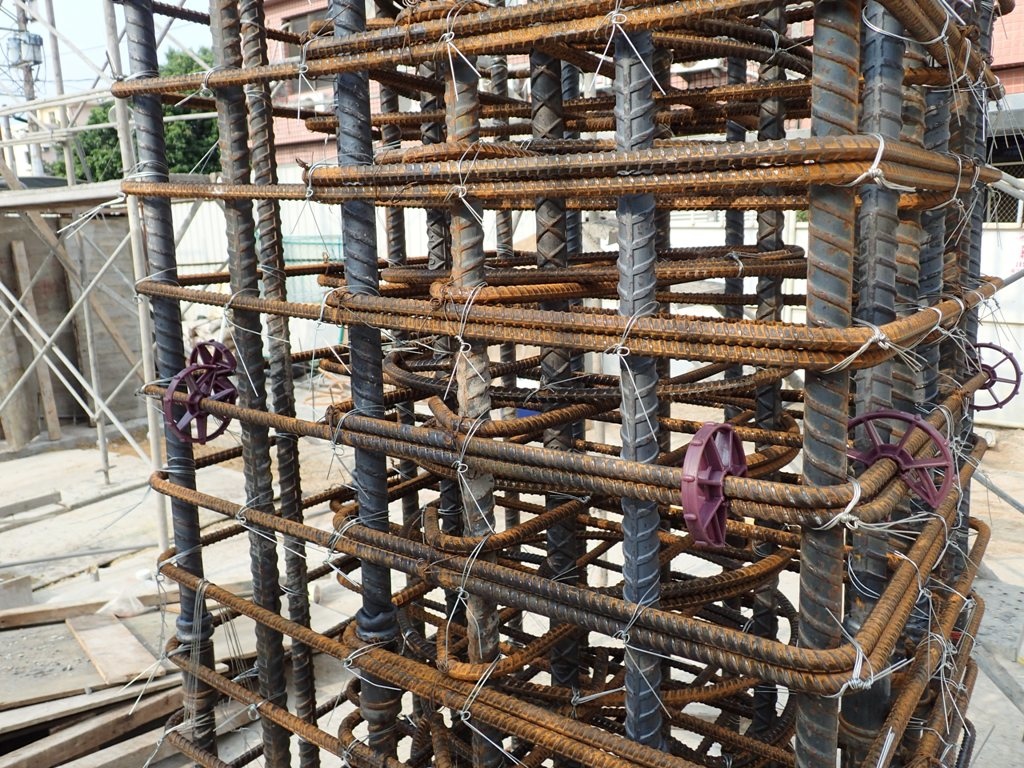

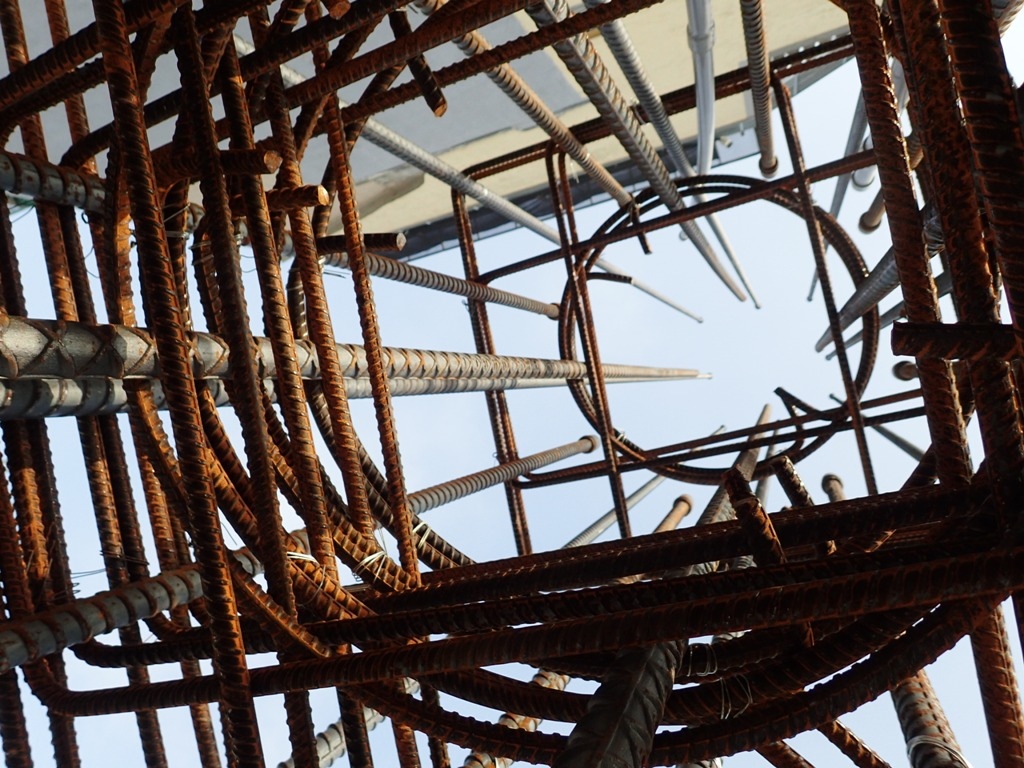

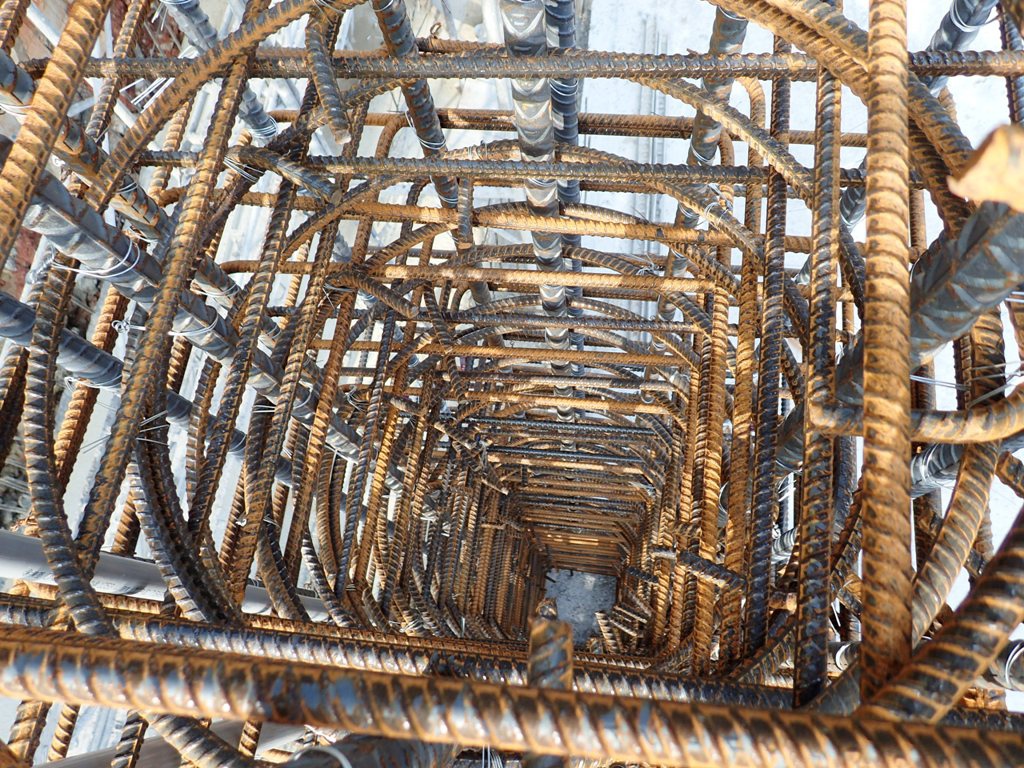

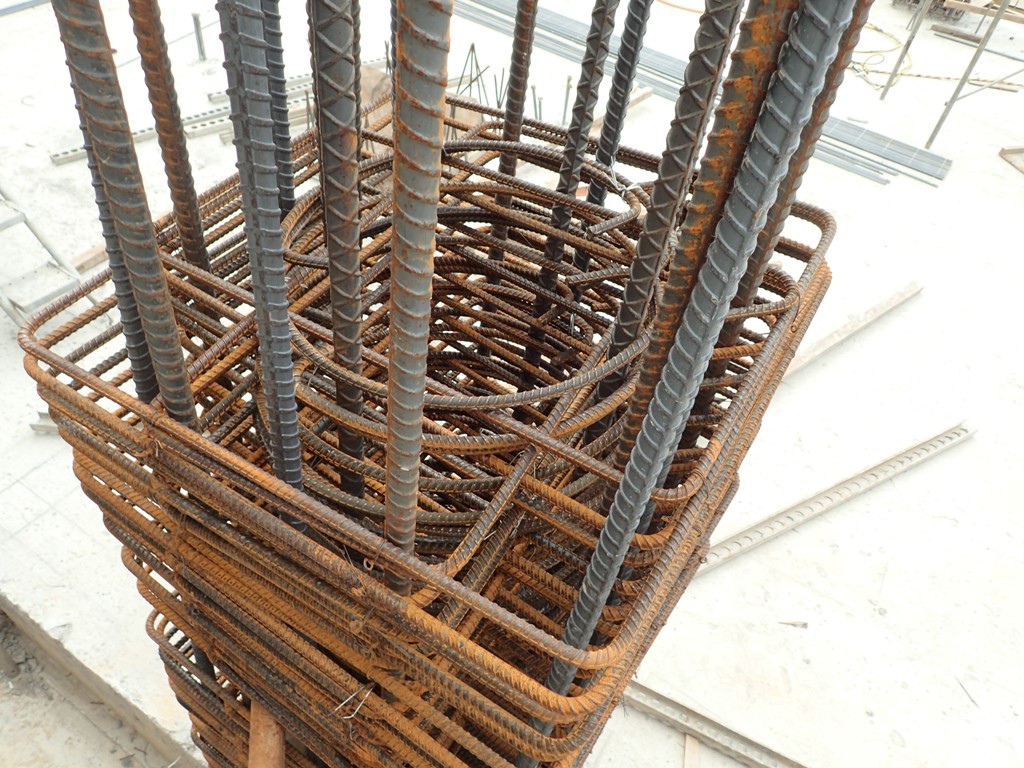

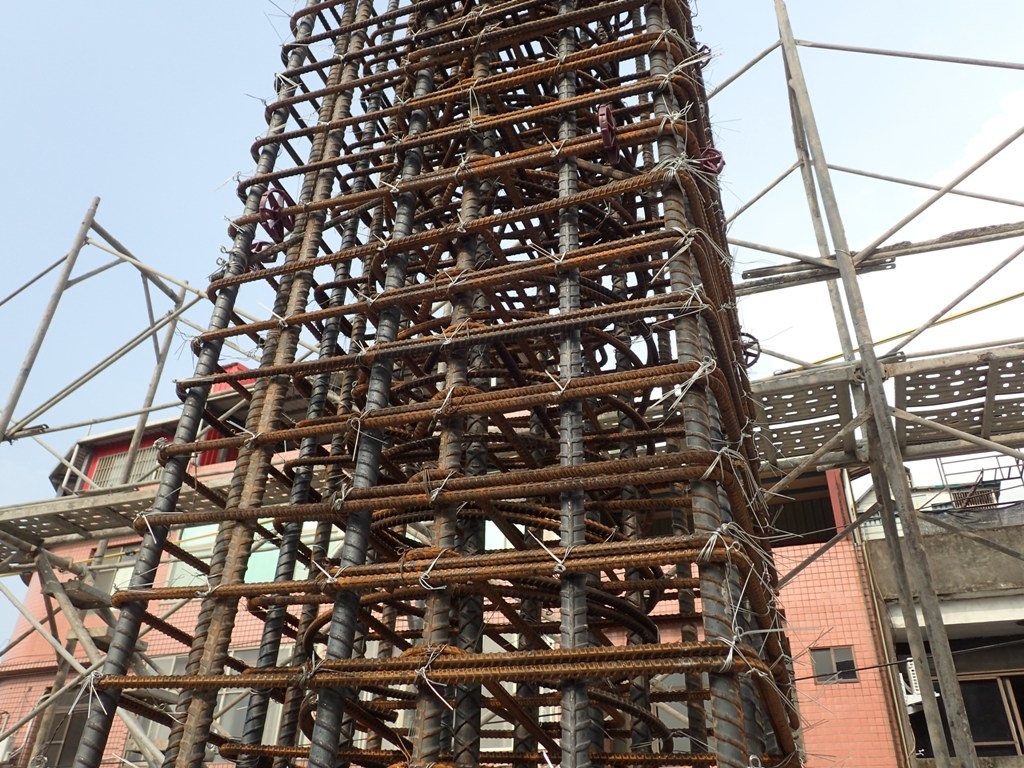

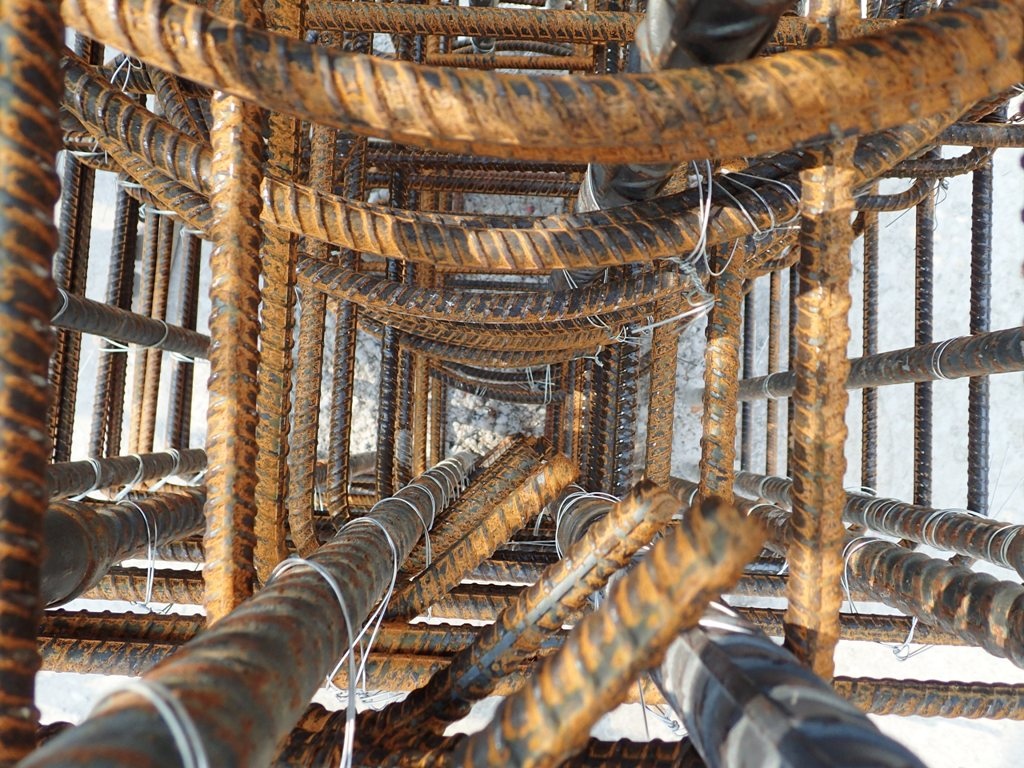

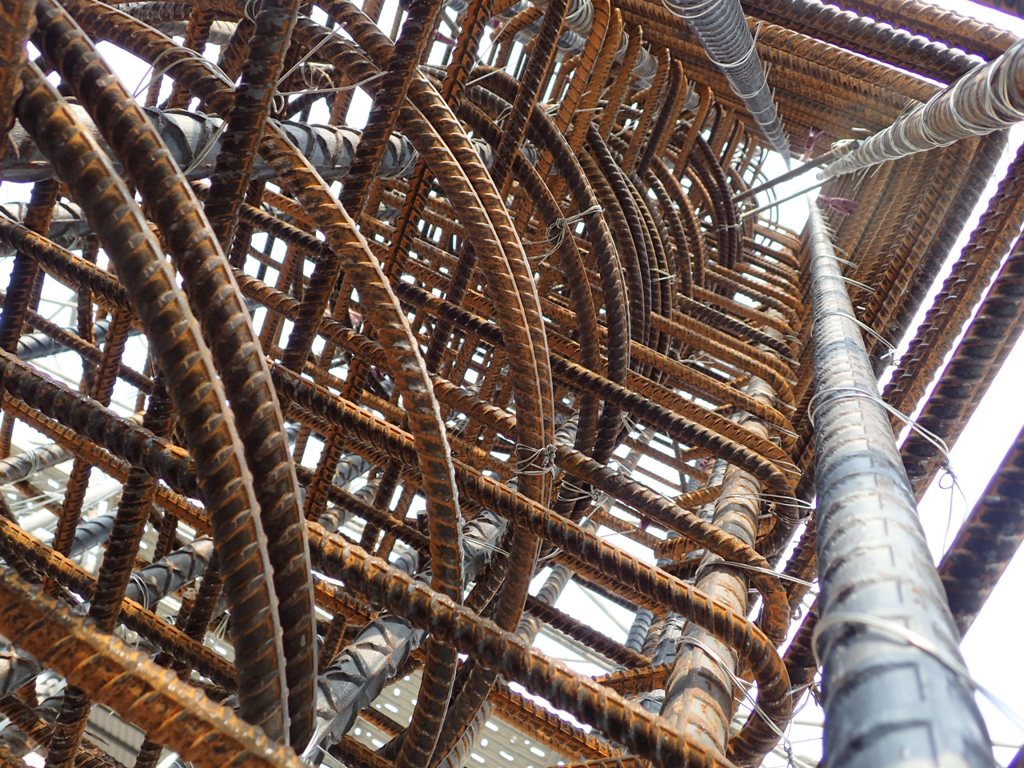

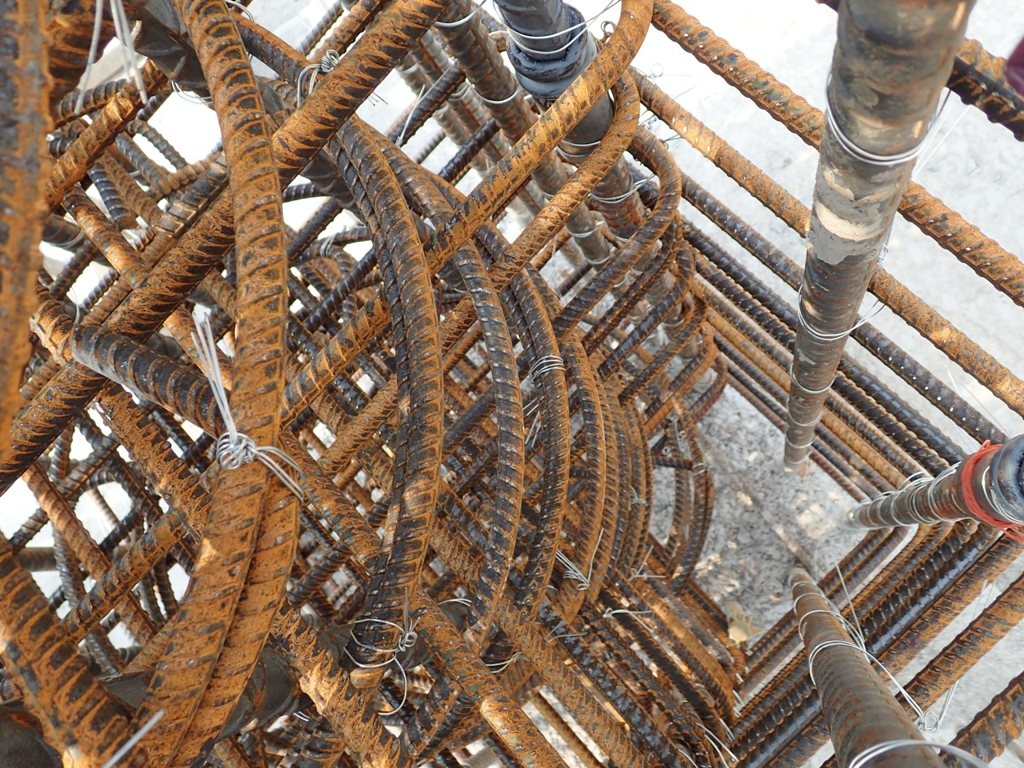

柱中柱 (1).JPG

柱中柱 (3).JPG

柱中柱 (4).JPG

柱中柱 (2).JPG

建案柱中柱鋼筋加工成本提高

傳統鋼筋加工

約500元-800元/公噸

柱中柱配件化一體箍加工

約8500元-10000元/公噸

加工彎折 (2).JPG

加工彎折 (3).JPG

加工彎折 (4).JPG

Q:「Alfa Safe柱中柱」的建案可以抗震幾級?

A:「Alfa Safe柱中柱」的效能主要是強化施作樓層的耐震韌性,其耐震韌性經「國家地震工程研究中心」之實體驗證,可提升近一倍。唯建築結構之抗震級數之設計是整體規劃考量設計分析完成,不會因在重點樓層施作「Alfa Safe柱中柱」而抗震級數改變,故施作「Alfa Safe柱中柱」的建案其抗震等級與原結構設計之抗震級數相同。

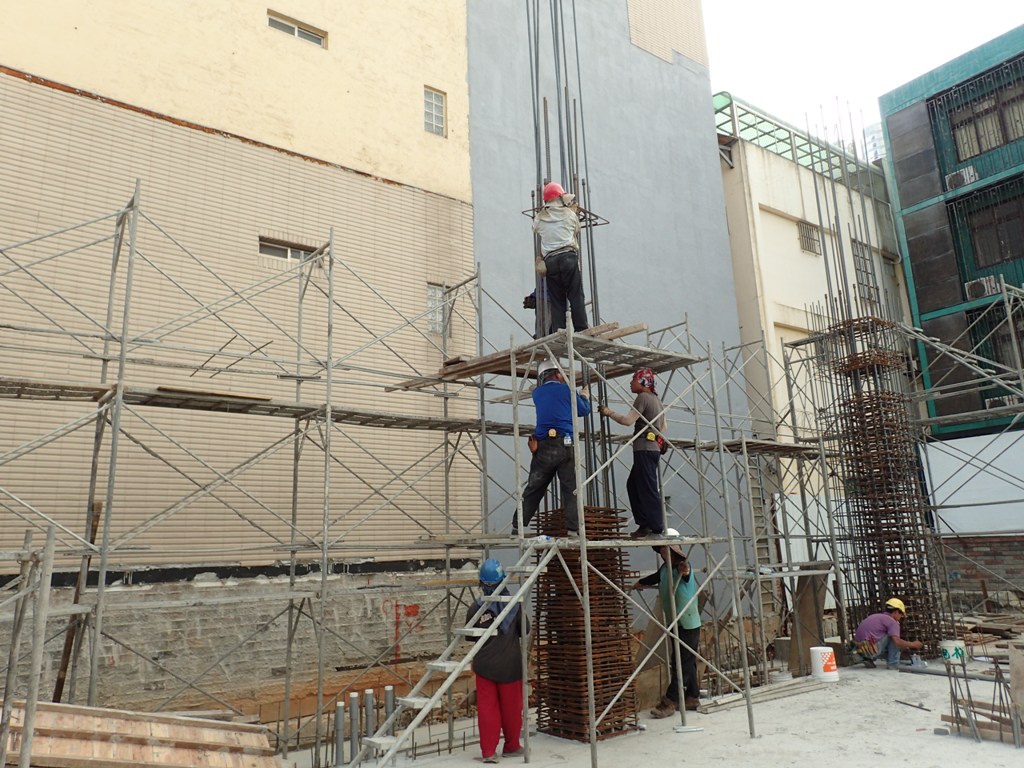

Alfa Safe柱中柱工法

藉由一條龍的技術服務

從結構顧問的鋼筋加工規劃

鋼筋加工廠彎折品質輔導

鋼筋工施工前工法教育

工地綁紮的技術指導與檢查等等

至2022年全省約有300多個建案採用



Alfa Safe 工法-業績 (1).jpg

Alfa Safe 工法-業績 (2).jpg

Alfa Safe 工法-業績 (3).jpg

Alfa Safe 工法-業績 (4).jpg

Alfa Safe柱中柱工法

一條龍專業技術服務

一條龍服務 (1).jpg

一條龍服務 (2).jpg

一條龍服務 (3).jpg



一條龍服務 (5).jpg

一條龍服務 (6).jpg

一條龍服務 (7).jpg

一條龍服務 (8).jpg

一條龍服務 (9).jpg

一條龍服務 (10).jpg

一條龍服務 (11).jpg

一條龍服務 (12).jpg

Alfa Safe耐震系統工法將一體式的彎折加工應用到柱、牆與梁鋼筋,始施工品質提升並強化耐震韌性,同時減少傳統鋼筋系統中鋼筋搭接部分之鋼筋用量以及鋼筋耗損率。係碳排低於傳統柱牆的替選方案,減碳效益優良,獲得LCBA低碳工法認證。

其認證產品60年生命週期減碳比及單位碳排為:
全棟柱中柱及系統牆:減碳比為50.0%(
單位碳排為1.45 kgCO2e/(m2yr)
一層柱中柱+全棟系統柱及系統牆:減碳比為47.9%
(單位碳排為1.36 kgCO2e/(m2yr)
一層柱中柱及系統牆+傳統柱牆:減碳比為5.1%
(單位碳排為1.88 kgCO2e/(m2yr)



認證簡歷_Alfa Safe耐震系列工法2021.12.08.jpg

系統鋼筋工法-Alfa Safe柱中柱
